ေျမေအာက္မွာ တိတ္တဆိတ္အလုပ္လုပ္ေနတဲ့ Pipe Jacking အေၾကာင္း (၁)

 ဒီတေခါက္ေတာ့ Gammon Construction Limited မွ Pipe Jacking အေၾကာင္းကို Presentation လုပ္ထားတာျပန္လည္မွ်ေဝေပးလိုက္ပါတယ္။ Pipe Jacking ဒါမွမဟုတ္ Micro Tunneling စနစ္ကို အခုေနာက္ပိုင္းမွာ Space Constraints အစရွိတဲ့ ရႈပ္ေထြးေသာၿမိဳ႕ျပတည္ေဆာက္ပံုအေနထားအရ ပိုၿပီးက်ယ္က်ယ္ျပန္႔ျပန္႔သံုးလာၾကပါတယ္။ ဒီစနစ္ရဲ႕အားသာခ်က္ေတြကေတာ့


(၁) အေဝးကေနထိန္းခ်ဳပ္လုပ္ေဆာင္ႏိုင္ျခင္း
(၂) ေျမႀကီးသယ္ယူစြန္႔ထုတ္ရမႈနည္းပါးျခင္း
(၃) Force of Gravity ေၾကာင့္ျဖစ္လာတဲ့ Fluid Statics လို႔ေခၚၾကတဲ့ Hydrostatic Pressures ကိုညီမွ်ေစျခင္း
(၄) အမ်ိဳးအစားမတူညီတဲ့ေျမအေနထားမေရြးလုပ္ေဆာင္ႏိုင္ျခင္း
(၅) ပတ္ဝန္းက်င္အားေႏွာက္ယွက္မႈနည္းျခင္း
(၆) ေျမမ်က္ႏွာျပင္အေပၚပိုင္းရွိ Services မ်ားအားထိခိုက္မႈမရွိႏိုင္ျခင္း
(၇) အလုပ္ခြင္ထိခိုက္မႈျပႆနာနည္းပါးေစျခင္း
(၈) အသံုးျပဳေသာလုပ္ငန္းခြင္သံုးကိရိယာမ်ားကိုျပန္လည္ Recycle လုပ္ႏိုင္ျခင္း
(၉) အကြားေဝးရွည္ရွည္ Jacking လုပ္ေဆာင္ႏိုင္ျခင္း တို႔ျဖစ္ပါတယ္။

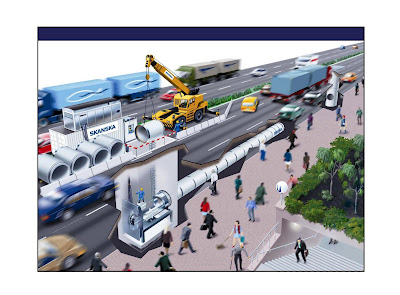

Pipe Jacking လုပ္တဲ့ေနရာမွာ အေျခခံလိုအပ္တဲ့ဟာေတြကေတာ့ Lunching and Reception Shafts လို႔ေခၚၾကတဲ့ Jacking and Receiving Shafts ေတြအရင္တည္ေဆာက္ရပါမယ္။ ၿပီးေတာ့ Jacking Frame / Entrance Ring ကိုတပ္ဆင္ၿပီး Control Container ကိုထားရွိေပးရပါမယ္။ Micro Tunneling Machine အားေနရာခ်ၿပီးပါက Jacking Pipe ျဖင့္လိုအပ္တဲ့ေနရာကိုေရာက္တဲ့အထိ ေျမႀကီးတူးယူႏိုင္ပါတယ္။



Slurry Circuit ျဖင့္ Jacking ေၾကာင့္ထြက္ရွိလာတဲ့ စြန္႔ပစ္ေျမႀကီးနဲ႔ေရအား ျပန္လည္သန္႔စင္ကာ အသံုးျပဳႏိုင္ပါတယ္။ အဲဒီေနာက္ လိုအပ္တဲ့ပစၥည္းကိရိယာမ်ားအား Lifting လုပ္ႏိုင္ရန္ Mobile Crane လိုအပ္သလိုေဆာင္ရြက္ႏိုင္ပါတယ္။






Standard Slurry Shield စနစ္မွာသံုးတဲ့ Cutting Wheel ပံုစံအမ်ိဳးစားကြဲေတြျဖစ္ပါတယ္။





Tunneling Machine ေတြရဲ႕အရြယ္အစားနဲ႔အမ်ိဳးအစားကိုခြဲၿပီးျပထားတဲ့ပံုျဖစ္ပါတယ္။ သာမန္အေနထားတြင္ Pipe Jacking တည္ေဆာက္ရာမွာ Temporary Shafts အတြက္ Ring or Segmental Type Caisson, Steel Sheet Pile, Timber and Shotcrete အစရွိသျဖင့္ ေနရာအေျခေနကိုလိုက္ၿပီး Design လုပ္ၾကပါတယ္။ ပံုမွန္ Temporary Shafts ေတြရဲ႕အရြယ္စားကေတာ့ 250 to 700mm Diameter ရွိတဲ့ပိုက္ေတြမွာဆိုရင္ 3m Diameter, 800 to 1000mm Diameter ပိုက္ေတြမွာေတာ့ 4.3m Diameter or 4.5m X 3.5m Rectangular, 1200mm Diameter ပိုက္အႀကီးစားေတြမွာေတာ့ 4.6 Diameter or 5.0m X 4.5M Rectangular အထိရွိၾကပါတယ္။




Jacking Machine ရဲ႕အတြင္းပိုင္းဆက္သြယ္မႈ Hydraulic / Electric Schematic ပံုျဖစ္ပါတယ္။
