Ceiling Plaster Board Installation နဲ႔ Conquas အေၾကာင္း








Ceiling Plaster Board Installation

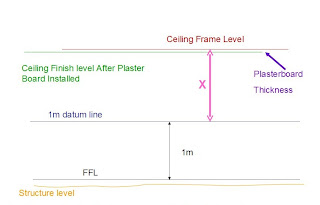

Main Contractor မွေပးထားေသာ အေဆာက္ဦးအနိမ္႔အျမင္႔ထိန္းခ်ဳပ္မႈမ်ဥ္း 1 Meter Datum Level (One Meter Line) ကိုအေျချပဳ၍ လိုအပ္ေသာ မ်က္ႏွာၾကက္အျမင္႔ Ceiling Height အားတိုင္းတာမွတ္သားေပးရပါမယ္။





လိုအပ္ေသာ မ်က္ႏွာၾကက္အျမင္႔အား ေရခ်ိန္၊ ေလဆာသံုးအျမင္႔တိုင္းကရိယာ Laser Beam Level ဒါမွမဟုတ္ ပံုမွန္အျမင္႔တိုင္းကရိယာ Dumpy Level ကိုအသံုးျပဳ၍ မ်က္ႏွာၾကက္ျပား Ceiling Boards နဲ႔ အေခ်ာသတ္ပတ္တီး Stopping Compound အထူအားထည္႔သြင္းစဥ္းစား၍ မွတ္သားေပးရပါမယ္။ မ်က္ႏွာၾကက္ျပားအား ဝက္အူစုပ္ Screw ေပးရမယ္႔ သြပ္ရည္စိမ္သံျပား L-Channel Galvanized Iron လိုင္း႐ိုက္ရန္ မ်ဥ္းေၾကာင္းေပးရပါမယ္။





One Meter Line လို႔အလြယ္တကူေခၚေနၾကတဲ႔ အေဆာက္ဦးအနိမ္႔အျမင္႔ ထိန္းခ်ဳပ္မႈမ်ဥ္းဟာ အေခ်ာထည္လုပ္ငန္း Architectural/Finishing Trades အတြက္အလြန္အင္မတန္မွ အေရးပါၿပီး သူ႔အေပၚတြင္ Trades အားလံုးကတည္မီွေနရပါတယ္။ ကြန္ကရစ္အၾကမ္းထည္ ၾကမ္းခင္းမ်က္ႏွာျပင္ Structural Level ဟာမ်ားေသာအားျဖင္႔ ပံုမွာေပးထားတဲ႔အတိုင္း ပံုမွန္႐ွိမေနပဲ အေခ်ာသတ္ ၾကမ္းခင္းမ်က္ႏွာျပင္ Finishing Floor Level မွသာ ပံုတြင္ေပးထားတဲ႔အတိုင္း အတိအက်ညွိယူပါတယ္။ One Meter Line ကေတာ႔ FFL မွတိုင္းတာပါက တစ္မီတာအကြာေဝးမွာ႐ွိတဲ႔ လိုင္းအမွတ္သားပဲျဖစ္ပါတယ္။






Wall Angle လို႔ေခၚတဲ႔ (25x25x0.4mm) သြပ္ရည္စိမ္သံျပားအား အုတ္႐ိုက္သံ Concrete Nails ျဖင္႔ 300mm C/C အကြာအေဝးျခားကာ တပ္ဆင္ေပးရပါမယ္။ Wall Angle ေအာက္ေျခမ်က္ႏွာျပင္ဟာ သြပ္ရည္စိမ္သံျပားလိုင္းနဲ႔ တေျပးညီ႐ွိေနရပါမယ္။ Wall Angle ေတြဟာ မ်က္ႏွာၾကက္ထား႐ွိမယ္႔ ေနရာအလိုက္ နံရံပတ္ပတ္လည္တြင္ တပ္ဆင္ေပးရပါမယ္။








C-Channel Hangers (35X15X0.4mm) မ်ားအား Power Fixed Fasteners ကိုအသံုးျပဳ၍ Top Battens အတြက္ 1000mm၊ Furring Battens အတြက္ 450mm ထက္မပိုေစဘဲ တပ္ဆင္ေပးရပါမယ္။







Galvanized Furring Channel (35X15X0.4mm) အား Wall Angle အေပၚတြင္ 600mm အမ်ားဆံုးအကြာေဝးျခားကာ Galvanized Dry Wall Fasteners ျဖင္႔တပ္ဆင္ေပးရပါမယ္။







Main Runner Battens အား 1200mm အမ်ားဆံုးအကြာေဝးျခားကာ ေဘးျခင္းကပ္လ်က္႐ွိေသာ Furring Channels အေပၚတြင္သာမာန္သံုး Self Tapping Dry Wall Screw ျဖင္႔ဝက္အူစုပ္ေပးရပါမယ္။






လိုအပ္ေသာမ်က္ႏွာၾကက္ကိုယ္ထည္စနစ္ Suspension System အားတပ္ဆင္ၿပီးပါက ေရခ်ိန္မ်ဥ္းတံ Spirit Level အားအသံုးျပဳ၍ မ်က္ႏွာျပင္ညီညာမႈ Horizontality ျဖစ္ေစရန္ ညိွေပးပါမယ္။







မ်က္ႏွာၾကက္ျပားမတပ္ဆင္မိီွ Access Panel ရဲ႕အေနထားအမွန္အား M&E Lay Out Drawing ျဖင္႔ႏႈိင္းယွဥ္ေလ႔လာၿပီး အဆင္ေျပမွသာတပ္ဆင္သင္႔ပါတယ္။





မ်က္ႏွာၾကက္ျပားအား Furring Channels ေအာက္တြင္အလ်ားလိုက္ ဝက္အူ (No. 8X25mm Self Tapping Screw) စြဲေပးရပါမယ္။ ထိုသို႔ဝက္အူစြဲေပးရာတြင္ မ်က္ႏွာၾကက္ျပားအလယ္မွာ အမ်ားဆံုး 300mm အကြာေဝးျခားေပးရၿပီး အစြန္းနဲ႔အစပိုင္းမွာေတာ႔ အလြန္ဆံုး 200mm ထက္မပိုသင္႔ပါဘူး။






မ်က္ႏွာၾကက္ျပားမ်ား တခုနဲ႔တခုၾကား႐ွိဆက္ရာမ်ားအား Stopping Compound ပလာစတာျဖင္႔ အေခ်ာသတ္ေပးရပါမယ္။









မ်က္ႏွာၾကက္ျပားဆက္ရာမ်ားအား Square Trowel ျဖင္႔ ညီညာေသာမ်က္ႏွာျပင္ Flush Surface ရ႐ွိေစရန္ အေခ်ာကိုင္ေပးသင္႔ပါတယ္။






Stopping Compound ပလာစတာ ေျခာက္ေသြ႕ေအာင္ထားေပးရၿပီး သံုးရက္ေလာက္ၾကာမွ ေဆးစတင္သုတ္ေပးသင္႔ပါတယ္။ ေဆးစတင္မသုတ္ခင္ Moisture Meter ျဖင္႔မ်က္ႏွာၾကက္ျပားရဲ႕ေရေငြ႕စိုထိုင္းစ အားတိုင္းတာရပါမယ္။

မ်က္ႏွာၾကက္ျပားအထက္တြင္႐ွိေသာ ေရမီးစမ္းသပ္မႈ M&E Testing ေတြၿပီးမွသာ မ်က္ႏွာၾကက္ျပားဖံုးအုပ္သင္႔ပါတယ္။ ဒါေပမယ္႔ မ်ားေသာအားျဖင္႔ Ceiling Frame Works ကိုေတာ႔ အရင္လုပ္ထားၿပီး သက္ဆိုက္ရာႏြားနဲ႔အင္ဂ်င္နီယာ Clerk of Works, Resident Engineer ေတြရဲ႕ ေရမီးစစ္ေဆးမႈၿပီးစီးျခင္းမွတ္တမ္း M&E Clearance Form ကိုရယူၿပီးမွသာ မ်က္ႏွာၾကက္ျပားဖံုးအုပ္ရပါမယ္။





CONQUAS – Architectural Works Quality Standard


မ်က္ႏွာၾကက္နဲ႔ဆိုင္တဲ႔ Conquas သတ္မွတ္ခ်က္မ်ားကို ေဖာ္ျပျခင္းျဖစ္ပါတယ္။







How to improve joints at wall & ceiling?

The gaps between the wall and the ceiling board shall be not more than 3mm, this would allow sufficient stopping compound to be retained in the gap for a stronger finish.

နံရံနဲ႔မ်က္ႏွာၾကက္ျပား ဆံုေသာေနရာတြင္ျဖစ္ေပၚေလ႔႐ွိေသာေနရာလပ္ဟာ 3mm ထက္မပိုသင္႔ဘဲ Stopping Compound ျဖင္႔ပိတ္ေပးရပါမယ္။

How to prevent over tightening of screw that would cause staining problem?

Battery operated hand drill is used to tight the screws, when the screw head reaches the board surface it will stop immediately and will not cause over tightening.

ဝက္အူစုပ္ရာတြင္ အလြန္အမင္းတင္းၾကပ္မေနသင္႔ဘဲ ဝက္အူေခါင္း Screw Head နဲ႔မ်က္ႏွာျပင္တစ္ေျပးညီ ျဖစ္ေနသင္႔ပါတယ္။

How to distinguish moisture resistant fibrous plasterboard from normal fibrous plasterboard?

Moisture Resistant fibrous plasterboard is distinguished by the ‘Green’ paint sprayed on the edge and water could be splashed on it. Normal fibrous plasterboard is distinguished by the ‘Yellow’ paint sprayed on it edge.

Moisture Resistant/Normal Fibrous Plaster Board လို႔ေခၚတဲ႔ ေရစိုခံ Waterproof နဲ႔သာမာန္မ်က္ႏွာၾကက္ျပားေတြကို တခ်ိဳ႕ေနရာမွာအေရာင္အမွတ္အသားျဖင္႔ ခြဲျခားထားၿပီး အလြယ္ကူဆံုးစစ္ေဆးနည္းမွာ မ်က္ႏွာၾကက္ျပားအေပၚေရျဖန္းၾကည္႔ၿပီး ေရစိမ္႔ဝင္ပါက ပံုမွန္မ်က္ႏွာၾကက္ျပားျဖစ္ပါတယ္။ Wet Area လို႔ေခၚတဲ႔ ေရခ်ိဳးခန္း, မီးဖိုေခ်ာင္, ဝရန္တာ စတဲ႔ေနရာေတြမွာ ေရစိုခံမ်က္ႏွာၾကက္ျပား ကိုသံုးၿပီး၊ Dry Area လို႔ေခၚတဲ႔ ဧည္႔ခန္း, အိပ္ခန္း, ထမင္းစားခန္း အစ႐ွိတဲ႔ေနရာေတြမွာေတာ႔ သာမာန္မ်က္ႏွာၾကက္ျပား ကိုသံုးေလ႔႐ွိပါတယ္။









CONQUAS Trial Comments 1

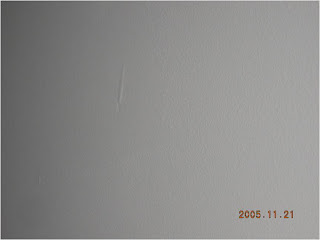

Wall Defect Skimming Surface peeled off

အေခ်ာသတ္မ်က္ႏွာျပင္ ကြာက်ပဲ႔ထြက္ေနေသာပံုျဖစ္ပါတယ္။






CONQUAS Trial Comments 2

Wall Painting Inconsistence

ေဆးသားမညီညာေသာ အေခ်ာသတ္နံရံပံုျဖစ္ပါတယ္။







CONQUAS Trial Comments 3

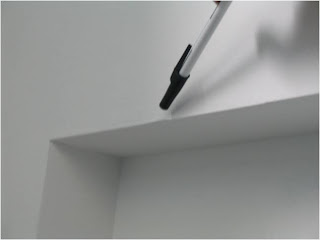

Beam Corner Edge minor chipped and Conquas point can be lost here

Conquas အမွတ္ေလ်ာ႔ႏိုင္တဲ႔ အေခ်ာသတ္ပလာစတာ ပဲ႔ထြက္ၿပီး အနားမ်ားဖြာထြက္ေနေသာ ပံုျဖစ္ပါတယ္။








CONQUAS Trial Comments 4

Uneven Plaster surface at corner of beam ceiling edge can lead to point lost

Conquas အမွတ္ေလ်ာ႔ႏိုင္တဲ႔ ေထာင္႔ခ်ိဳး႐ွိပလာစတာအေခ်ာသတ္ မညီညာျဖစ္ ေနေသာ ပံုျဖစ္ပါတယ္။






CONQUAS Trial Comments 5

Plaster surface to aluminium window frame finish not touch up properly can lead to lost point in Conquas inspection

Conquas အမွတ္ေလ်ာ႔ႏိုင္တဲ႔ ပလာစတာမ်က္ႏွာျပင္နဲ႔ ျပတင္းတံခါးေဘာင္ ဆံုေတြ႕ေသာေနရာတြင္ မေသမသပ္နဲ႔ အေခ်ာသတ္ထားပံုျဖစ္ပါတယ္။





CONQUAS Trial Comments 6

Ceiling hole to be properly protected

M&E Services ေၾကာင္႔ျဖစ္ေသာ မ်က္ႏွာၾကက္အေပါက္မ်ားအား ေသသပ္စြာ ပတ္တီး Internal Putty ျဖင္႔ ပိတ္ေပးရပါမယ္။








CONQUAS Trial Comments 7

Access Panel dented and not level not acceptable as well as can lead to lost point in Conquas inspection

ေရခ်ိန္မညီညာနဲ႔ ေျပျပစ္မႈမ႐ွိေသာ Access Panel တပ္ဆင္ထားေသာ ပံုျဖစ္ၿပီး Conquas အမွတ္ေလ်ာ႔ႏိုင္တဲ႔ အခ်က္တခုျဖစ္ပါတယ္။
